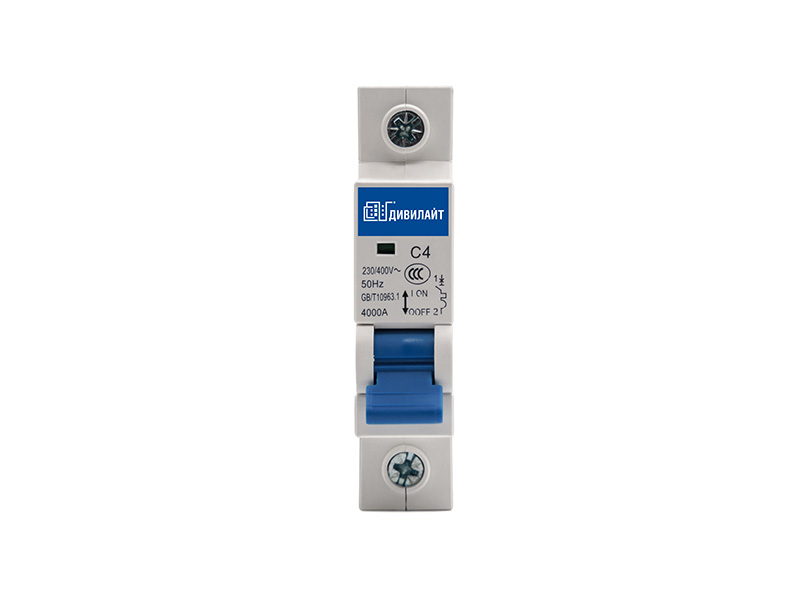

Автоматический выключатель Дивилайт C4 4A

Универсальный автоматический выключатель Дивилайт для защиты электрических сетей. Устанавливается на вводе в частную электросеть, на отдельную группу приборов или мощное оборудование. Основная задача устройства – не допустить скачков тока и нагрева проводки.

Характеристики

Артикул: XXX

Бренд: Дивилайт

Назначение: Защита электрических сетей

Номинальный ток 4 А

Номинальное рабочее напряжение 220 В

Характеристика срабатывания – кривая тока C

Отключающая способность 6 кА

Количество полюсов 1

Автоматический выключатель «Дивилайт» предназначен для работы в сетях переменного тока 50/60 Гц с напряжением до 240 В и током до 4 А. Устройство выполняет защитные функции: защиты цепей от перегрузки и от короткого замыкания.

Серия автоматов Дивилайт выполнена в модульном исполнении категории “С” и рассчитана на использование в жилых, общественных и промышленных электроустановках, где требуется стабильная и безопасная эксплуатация оборудования. Номинальные токи варьируются от 4 до 63 А.

Номинальная отключающая способность 6 кА, а предельная достигает 10…50 кА, что гарантирует надёжную работу даже в условиях высоких короткозамкнутых токов.

Принцип работы

При работе в нормальном режиме автоматический выключатель пропускает через себя электрический ток от самых минимальных значений до величин, соответствующих маркировке. В случае возникновения перегрузки или короткого замыкания, срабатывает механизм защиты и автомат выключается.

Тепловая защита работает следующим образом: ток, протекающий при длительной токовой перегрузке в защищаемой цепи, нагревает биметаллическую пластину, которая из–за различных коэффициентов теплового расширения изгибается и толкает рычаг механизма свободного расцепления. Подвижный контакт отходит от неподвижного, автомат срабатывает, цепь разрывается.
