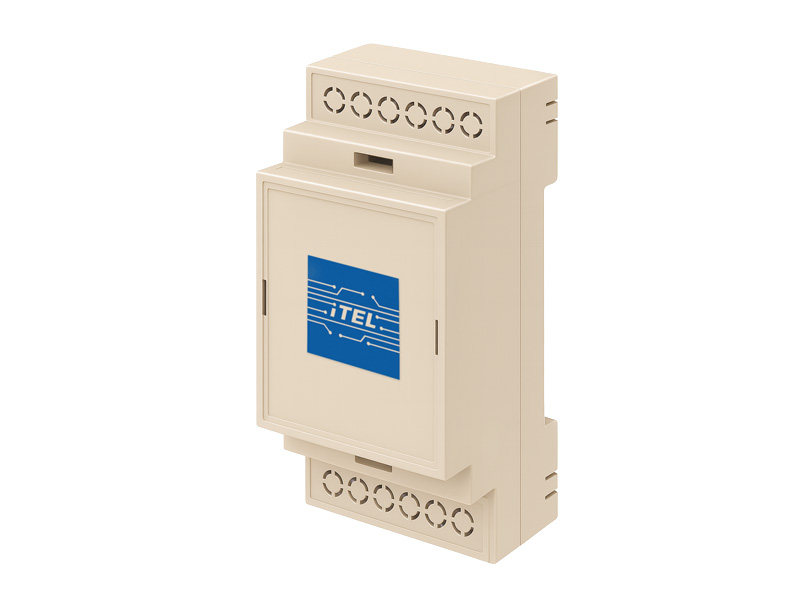

Переходной модуль индикации (ПМИ-1)
НАЗНАЧЕНИЕ
Устройство предназначено для коммутации токов напряжением до 24В по трем линиям. Коммутирующее напряжение линий — до 3В. Подходит для устройств с выходными токами малой мощности, управления питанием сигнальных ламп и устройств с питанием 12-24В.
В работе с ШУНО в исполнении «Союз-1» и «Союз-2» ПМИ позволяет реализовать функцию наружной индикации шкафа.

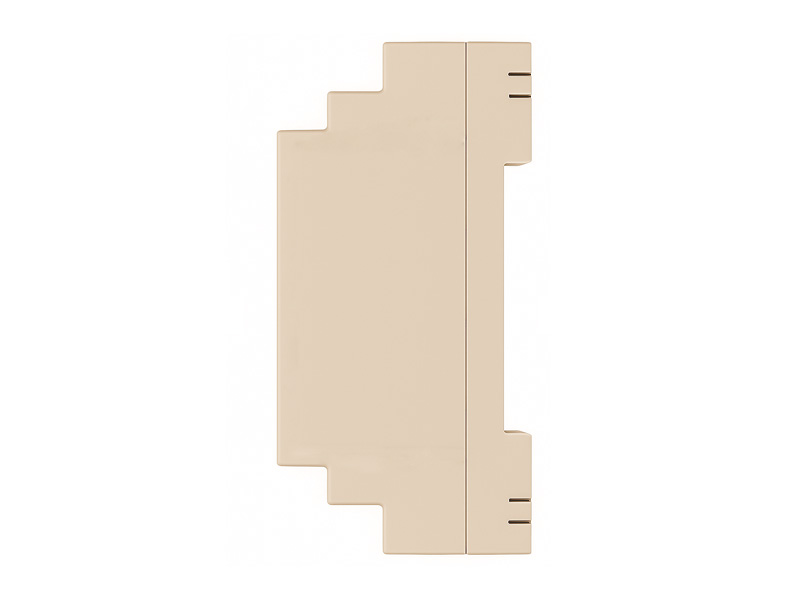

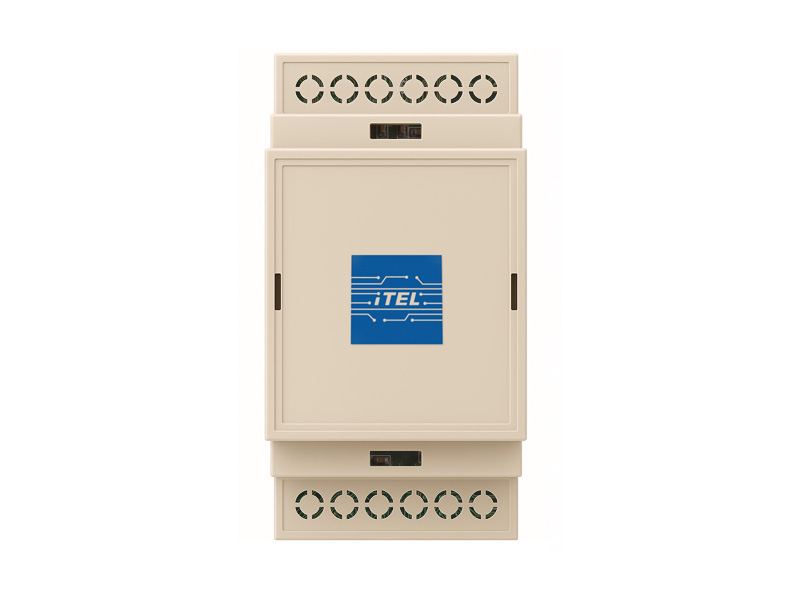

Исполнен в корпусе для крепления на DIN-рейку с коннекторами для подключения линий.
Исполнение
Однофазный
Номинальное фазное напряжение
220 В
Частота сети
50 Гц
Время ограничения тока
60 — 100 м.сек
Гармонический состав напряжения
ГОСТ Р 54149-2010
Вид монтажа
на DIN рейку
Климатическое исполнение
УХЛ4
Диапазон рабочих температур, °С
-40 … +70
Степень защиты
IP20
Наличие встроенного предохранителя
Термопредохранитель не восстанавливаемый 128 °С
