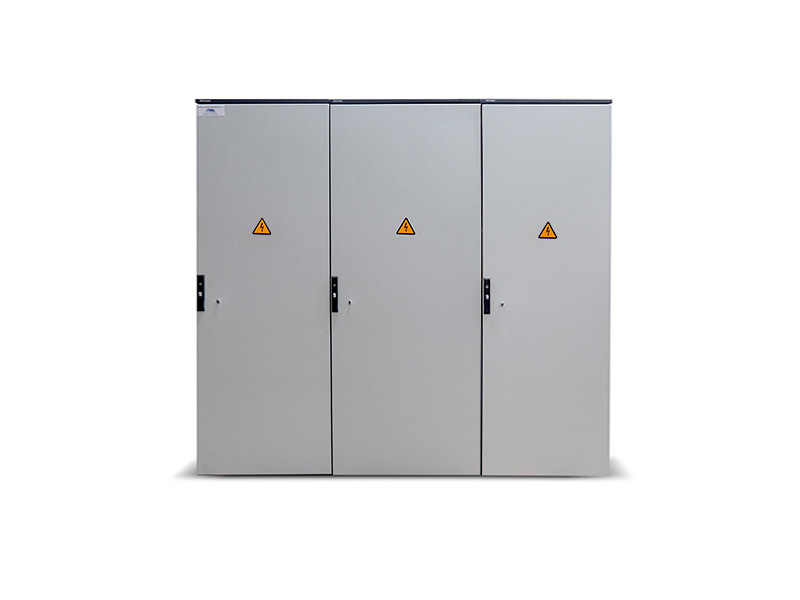

ГРЩ

Главный распределительный щит – это центральный узел управления и распределения электроэнергии в здании или комплексе. Он обеспечивает надежное и безопасное электроснабжение всех потребителей, от офисных розеток до мощного промышленного оборудования.

    • Сферы применения

    • Коммерческие и офисные центры
    • Производственные цеха и промышленные здания
    • Жилые многоквартирные дома
    • Общественные объекты (школы, больницы, торговые центры)
    • Инфраструктурные объекты

    Ключевые функции и преимущества

    Главный распределительный щит выполняет комплекс критически важных задач:

    • Ввод и распределение электроэнергии: Прием питания от внешней сети и его распределение по линиям к конечным потребителям.
    • Защита электроцепей: Автоматическое отключение при коротких замыканиях и перегрузках для предотвращения повреждения оборудования и возгорания.
    • Контроль и учет: Мониторинг ключевых параметров сети (напряжение, ток, мощность) и коммерческий учет потребленной электроэнергии.
    • Повышение надежности: Функции автоматического ввода резерва (АВР) и секционирование шин позволяют быстро восстановить питание и локализовать аварию.
    • Компенсация реактивной мощности: Опционально устанавливаются конденсаторные установки для снижения потерь в сети и экономии на оплате электроэнергии.

    Состав и модульная конструкция ГРЩ

    Конструкция ГРЩ является модульной и собирается из набора специализированных панелей (шкафов) в соответствии с вашим проектом.

    Основные виды панелей в составе ГРЩ

    1. Вводные панели
      • Для подключения силовых кабелей от источника питания.
      • Оснащаются вводными автоматическими выключателями для защиты всей системы.
    2. Вводно-секционные панели
      • Совмещают функции ввода питания и секционирования системы шин для создания гибкой и надежной схемы.
    3. Секционные панели
      • Разделяют общую шину на независимые секции, что позволяет изолировать аварийный участок без полного отключения объекта.
    4. Линейные панели (панели отходящих линий)
      • Непосредственно распределяют электроэнергию по конечным потребителям через автоматические выключатели.
    5. Панели УКРМ (установок компенсации реактивной мощности)
      • Повышают коэффициент мощности (cos φ), экономя электроэнергию и разгружая сеть.
    6. Шинные мосты
      • Обеспечивают соединение шкафов, расположенных в несколько рядов, с помощью медных шин.

    Индивидуальный подход к комплектации

    Не существует универсальной комплектации ГРЩ. Каждый щит проектируется и изготавливается индивидуально на основе:

    • Ваших схем и проектов
    • Технического задания
    • Требуемых номиналов и количества автоматических выключателей
    • Необходимости в устройствах АВР, учета электроэнергии, сигнализации и т.д.

    Мы гарантируем, что собранный для вас ГРЩ будет полностью соответствовать всем техническим требованиям и обеспечит безопасную и бесперебойную работу вашей электроустановки.
