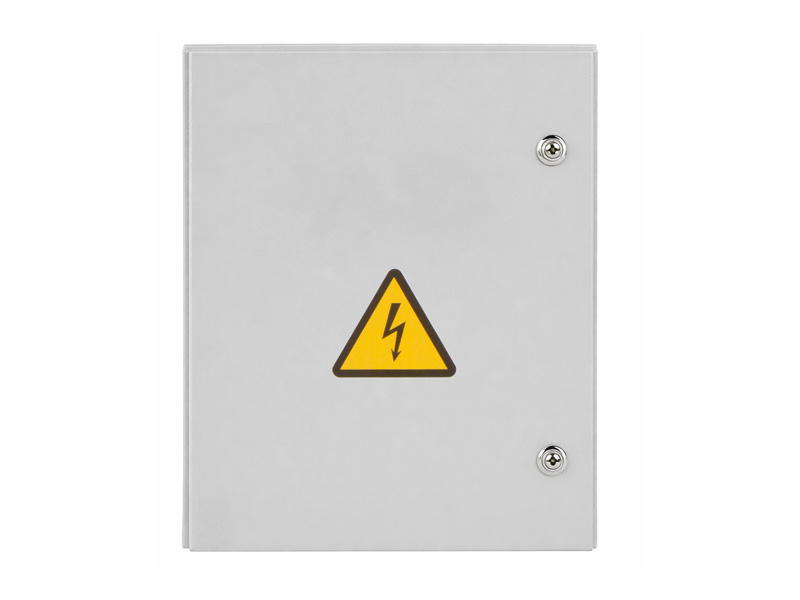

Щит аварийного освещения (ЩАО)

Щит аварийного освещения (ЩАО) предназначен для обеспечения работы аварийного и эвакуационного освещения при отключении основного питания или при возникновении аварийных ситуаций. ЩАО является важным элементом системы безопасности здания и обеспечивает освещение путей эвакуации, лестничных маршей, коридоров, выходов и мест сбора людей.

ЩАО применяется в общественных зданиях, торговых центрах, кинотеатрах, бизнес-центрах, гостиницах, на промышленных объектах, в образовательных и медицинских учреждениях и других зданиях с массовым пребыванием людей.

Основные функции ЩАО

• автоматическое включение аварийного освещения при пропадании напряжения на основной линии электропитания;
• защита аварийных осветительных сетей от токов перегрузки и коротких замыканий;
• переключение потребителей аварийного освещения на резервный источник питания (ввод №2, дизель-генератор, ИБП и т.п. — по проекту);
• контроль состояния и целостности линий аварийного освещения и цепей дистанционного отключения (при наличии соответствующей аппаратуры);
• передача сигналов о состоянии (авария, сработала защита, отсутствие питания) по «сухим контактам» на систему диспетчеризации или пожарную автоматику (по проекту).

Конструктивное исполнение

• Корпус металлический или пластиковый (в зависимости от исполнения), навесной, предназначенный для установки внутри помещений (лестничные клетки, коридоры, щитовые и т.п.).
• Степень защиты оболочки — не ниже IP31 для сухих помещений; при необходимости возможны исполнения с повышенной степенью защиты (IP54 и выше).

Компоновка щита

• отсек ввода питания от основной сети;
• узел коммутации с устройствами автоматического включения аварийного освещения при пропадании рабочего напряжения;
• отсек защиты линий аварийного освещения (групповые автоматы, предохранители, контакторы);
• клеммный отсек для подключения линий освещения и цепей дистанционного управления.

Ввод/вывод кабелей

• ввод питающих и вывод аварийных линий осуществляется через верхнюю/нижнюю стенку корпуса;
• предусмотрены перфорации или заглушки под кабельные вводы;
• возможность установки сальников и гермовводов для обеспечения требуемой степени IP.

Аппаратура

• автоматические выключатели и иные аппараты защиты для каждой группы аварийного освещения;
• аппарат для автоматического ввода питания на аварийные линии (контактор, реле, модуль АВР/ЩАП при необходимости);
• устройства для контроля целостности линий (реле, модули мониторинга) и формирования дистанционной сигнализации «сухими контактами»;
• клеммы для подключения резервного источника питания (если предусмотрено схемой).

Токоведущие части

• шины/клеммы фаз, нулевого и защитного проводников для рабочих и аварийных цепей;
• разделение по группам освещения с обозначением назначения линий (пути эвакуации, зоны сбора и т.д.).

Индикация и сигнализация

• световая индикация наличия рабочего и резервного питания;
• клеммы «сухих контактов» для передачи сигналов на системы диспетчеризации, пожарной автоматики и др.

Конструктивная безопасность

• дверца с замком и возможностью ограничения доступа неуполномоченному персоналу;
• защитное заземление корпуса;
• маркировка аппаратов, линий и схемы электрических соединений, размещенные внутри щита.

Типовые технические характеристики ЩАО

• Номинальное напряжение: 230/400 В, 50 Гц.
• Номинальный ток по отходящим линиям: до 63–125 А (по каждой группе, в зависимости от проекта).
• Количество отходящих линий: 4–24 групп освещения (по требованию заказчика).
• Степень защиты: IP31–IP54 (внутреннее исполнение; возможно повышенное IP для сложных условий).
• Климатическое исполнение: У3.
• Способ установки: навесное или напольное.
• Возможные схемы питания: от двух вводов (рабочий/резервный), от ввода и ИБП, от ввода и ДГУ и т.п.
• Оснащение: автоматические выключатели по линиям, аппараты переключения (контакторные или автоматические устройства), клеммные блоки, сигнальная и измерительная аппаратура, коммутационные и релейные модули.
• Интерфейсы: «сухие контакты» для передачи сигналов (авария питания, срабатывание защиты, положение аппаратов и др.) в систему АСУ/диспетчеризации — по проекту.
• Соответствие нормативным требованиям по аварийному и эвакуационному освещению.
