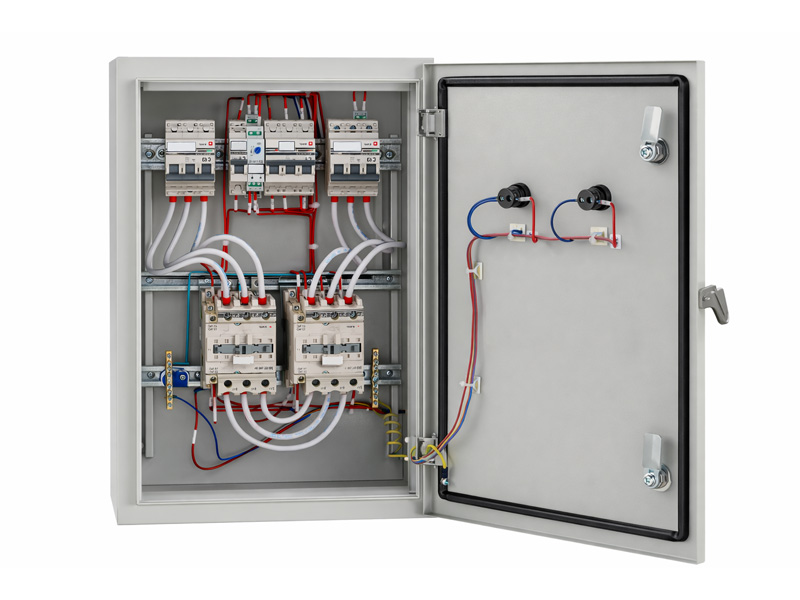

Щит автоматического переключения (ЩАП)

ЩАП — щит автоматического переключения, предназначенный для автоматического возобновления электроснабжения потребителей при аварии или пропадании напряжения на рабочем вводе за счёт переключения на резервный источник питания. Такой щит также называют щитом аварийного переключения или щитом АВР (автоматического ввода резерва), в зависимости от реализованной схемы.

ЩАП используется на объектах, где требуется повышенная надёжность электроснабжения: в общественных зданиях, серверных и ЦОДах, системах безопасности, насосных станциях, котельных, на производственных участках, складах с температурным режимом и других критически важных объектах.

Основные сферы применения ЩАП

• автоматическое переключение цепей аварийного и (или) рабочего освещения на резервный источник питания;
• обеспечение питания систем пожарной безопасности, противодымной вентиляции, оповещения, дымоудаления;
• питание отопительных систем, тепловых пунктов, насосов и оборудования, критичного к отключению в зимний период;
• поддержание электроснабжения ответственных потребителей при кратковременных и длительных перебоях внешнего питания.

Типовые функции ЩАП

• контроль наличия и качества напряжения на рабочих и резервных вводах;
• автоматическое переключение нагрузки на резервный ввод при исчезновении или недопустимых отклонениях напряжения на рабочем вводе;
• автоматический возврат на рабочий ввод при восстановлении нормальных параметров питания по заданному алгоритму;
• защита цепей питания от коротких замыканий и перегрузок;
• сигнализация о режиме работы (рабочий/резервный ввод, авария, блокировки) локально и/или на систему диспетчеризации.

Конструктивное исполнение

• Корпус навесной или напольный, металлический, закрытого исполнения.
• Степень защиты — не ниже IP31 для установки внутри помещений; возможны исполнения IP54–IP65.

Конструктивное разделение

• отсек рабочего ввода;
• отсек резервного ввода (вторая линия, ДГУ или иной источник);
• отсек коммутационного аппарата АВР;
• отсек отходящих линий (освещение, системы безопасности, отопление, насосы и др.);
• клеммный отсек для цепей управления и сигнализации.

Ввод и вывод кабелей

• верхний или нижний ввод кабелей от рабочих и резервных источников, а также отходящих линий;
• монтажные панели и площадки для крепления силовых кабелей и сальников;
• раздельная прокладка силовых и сигнальных цепей (при необходимости).

Аппаратура и АВР

• вводные автоматические выключатели или рубильники по каждому вводу;
• коммутационные аппараты АВР (контакторы, автоматы с мотор-приводом, специализированные блоки АВР);
• контроллеры, реле контроля напряжения и фаз для реализации алгоритма переключения;
• аппараты защиты и коммутации отходящих линий.

Токоведущие части и шины

• отдельные шинные сборки по рабочему и резервному вводам;
• шины PE и N для подключения отходящих линий;
• маркировка шин, аппаратов и цепей в соответствии с проектом.

Индикация и сигнализация

• световая индикация наличия напряжения и положения АВР;
• клеммы для вывода «сухих контактов» на системы диспетчеризации;
• органы местного управления (авто/ручной режим, переключение, стоп) — по проекту.

Безопасность и эксплуатация

• двери с замками, механические блокировки при необходимости;
• защитное заземление корпуса;
• размещение схем и документации на внутренней стороне двери;
• внутренняя разводка с обязательной маркировкой проводников.

Типовые технические характеристики ЩАП

• Номинальное напряжение: 0,4 кВ, 50 Гц.
• Номинальный ток: 63–1600 А.
• Количество вводов: 2 (рабочий и резервный), возможно исполнение с 3 вводами и ДГУ.
• Тип переключения: автоматическое (АВР), возможен ручной или дистанционный режим.
• Степень защиты: IP31–IP54.
• Климатическое исполнение: У3.
• Способ установки: напольное или навесное.
• Интеграция в системы диспетчеризации через «сухие контакты» и интерфейсы.
• Настраиваемый алгоритм работы по техническому заданию.
