Вводно-распределительный шкаф ВРШ

Назначение

• приёма электрической энергии от питающей сети;
• распределения питания по отходящим линиям наружного освещения (УЛ, парковки, дворовые и уличные сети и т.п.);
• коммерческого или технического учёта электроэнергии (установка счётчика);
• защиты кабельных линий и подключённых потребителей от токов короткого замыкания и перегрузок;
• оперативного управления электроснабжением (ручное включение/отключение, автоматика).

Применение

Щкаф ВРШ применяется в системах наружного освещения:

• улиц, дорог и автомагистралей;
• дворовых территорий, жилых комплексов и торговых центров;
• промышленных площадок, складов, стоянок;
• парковых зон и рекреационных территорий.

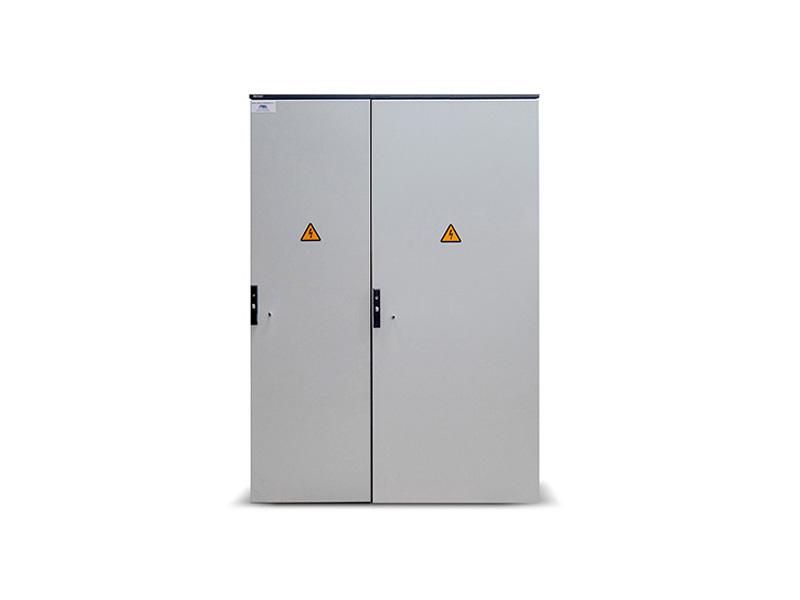

Конструктивное исполнение

• Исполнение: металлический шкаф навесного или напольного типа.
• Материал корпуса: сталь с полимерно-порошковым покрытием; по требованию — нержавеющая сталь.
• Цвет окраски: стандартно серый (RAL 7035) или по согласованию с заказчиком.
• Степень защиты оболочки: не ниже IP54–IP65 для наружной установки.
• Климатическое исполнение: У1 / УХЛ1.
• Диапазон рабочих температур: от −40 °С до +40…+50 °С.
• Дверь: одно- или двустворчатая, с монтажной панелью и замком с возможностью опломбирования.
• Ввод и вывод кабелей: верхний или нижний, через кабельные сальники или вводные втулки.
• Возможность установки на опоре, фундаментной раме или стене здания.

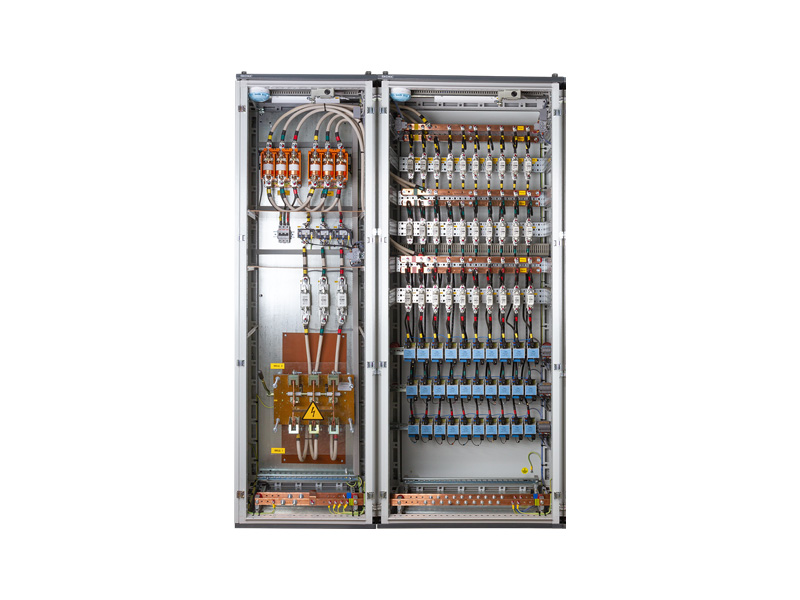

Функциональная схема (типовая)

Состав ВРШ может включать:

• вводной аппарат: рубильник, автоматический выключатель или нагрузочный разъединитель;
• узел учёта электроэнергии:
  • однофазный или трёхфазный счётчик;
  • трансформаторы тока (при необходимости);
  • опломбируемый отсек для счётчика;
• распределительные автоматы по группам наружного освещения;
• аппараты защиты и коммутации: автоматические выключатели, УЗО/дифавтоматы, предохранители;
• цепи управления и автоматики: контакторы, реле времени, фотореле, клеммные блоки;
• индикацию наличия напряжения и работы линий;
• шины PE и N с соответствующими клеммами.

Защита и безопасность

• защита отходящих линий от коротких замыканий, перегрузок и утечек тока;
• наличие защитного заземления корпуса (PE);
• возможность опломбирования учётного и клеммного отсеков;
• соответствие требованиям ГОСТ, ПУЭ и ТУ производителя.

Преимущества применения ВРШ

• централизованный приём, учёт и распределение электроэнергии для систем наружного освещения;
• повышенная надёжность питания за счёт корректно подобранной защиты;
• удобство эксплуатации и обслуживания;
• гибкая комплектация под требования конкретного проекта.
