Вводно-распределительное устройство ВРУ

Вводно-распределительное устройство (ВРУ) — электротехнический шкаф, предназначенный для приёма, учёта и распределения электроэнергии внутри здания или его части. ВРУ является связующим звеном между внешней питающей сетью и внутренними электрическими сетями жилых, коммерческих и промышленных объектов.

ВРУ применяют в многоквартирных жилых домах, административных и офисных зданиях, торговых и складских помещениях, небольших производственных объектах, образовательных и медицинских учреждениях.

Основные функции ВРУ

• приём электроэнергии от внешней сети (воздушной или кабельной линии, ТП, РП);
• распределение питания по группам потребителей (освещение, розеточные группы, вентиляция, насосы, технологическое оборудование и др.);
• защита линий от перегрузок и коротких замыканий (автоматические выключатели, предохранители);
• дополнительная защита людей от поражения электрическим током (УЗО, дифавтоматы — по проекту);
• учёт потребляемой электроэнергии (одно- или многотарифные счётчики);
• ручное или автоматическое отключение питания при авариях и проведении ремонтных работ.

Конструктивное исполнение

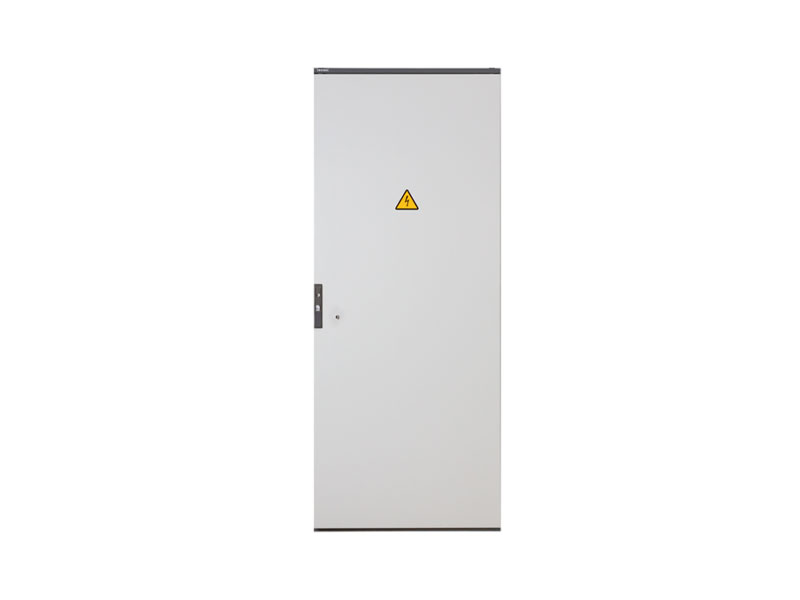

• Исполнение корпуса — навесное или напольное, односекционное или многосекционное, в зависимости от мощности и количества отходящих линий.
• Корпус металлический, сварной или сборный, с дверью (дверями) на петлях и замком.
• Степень защиты оболочки — IP31–IP54 для помещений; возможны исполнения IP54–IP65 (по проекту).
• Материал корпуса — сталь с антикоррозионным покрытием (порошковая окраска), обеспечивающая жёсткость и устойчивость к механическим воздействиям.

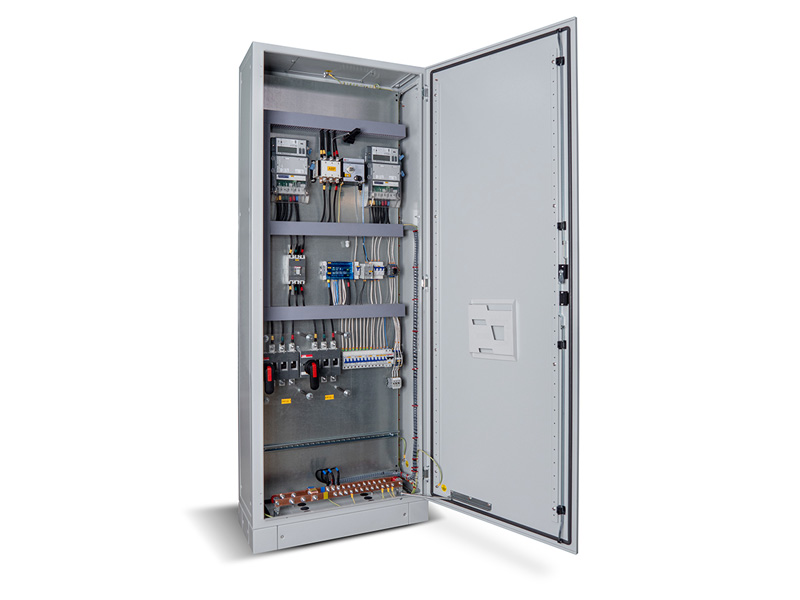

Конструктивное разделение ВРУ

• вводной отсек с вводным аппаратом (автоматический выключатель или рубильник);
• отсек учёта электроэнергии (счётчики, трансформаторы тока, клеммы учёта);
• отсек распределения отходящих линий (групповые автоматы, УЗО, дифавтоматы);
• клеммный отсек для подключения внешних кабелей и проводов.

Ввод и вывод кабелей

• верхний или нижний ввод линий с установкой кабельных вводов и уплотнителей;
• перфорированные панели или съёмные заглушки для формирования отверстий;
• зажимы и траверсы для крепления тяжёлых силовых кабелей.

Токоведущие части и шины

• фазные и нулевые шины из меди или алюминия соответствующего сечения;
• отдельные шины PE и N;
• защита открытых токоведущих частей перегородками и кожухами.

Аппаратура

• модульные автоматические выключатели, УЗО, дифавтоматы, контакторы, реле, клеммы — на DIN-рейках или монтажных панелях;
• возможность применения вводных автоматов с дистанционным управлением;
• средства индикации и контроля на лицевой панели (лампы, кнопки, приборы учёта и измерения).

Безопасность и обслуживание

• двери с замками и возможностью пломбирования отсеков учёта;
• внутренняя разводка с термостойкой изоляцией и обязательной маркировкой;
• защитное заземление корпуса с наружной клеммой PE.

Типовые технические характеристики ВРУ

• Номинальное напряжение: 0,4 кВ.
• Номинальная частота: 50 Гц.
• Номинальный ток: 63–630 А (до 1000 А — по проекту).
• Степень защиты: IP31–IP54.
• Климатическое исполнение: У3 (для установки внутри зданий).
• Способ установки: напольное или навесное.
• Наличие учёта: с коммерческим или техническим учётом либо без учёта.
• Возможность подключения АСКУЭ и систем диспетчеризации.
• Соответствие требованиям ПУЭ, ГОСТ и ТУ, проведение обязательных электрических испытаний.
