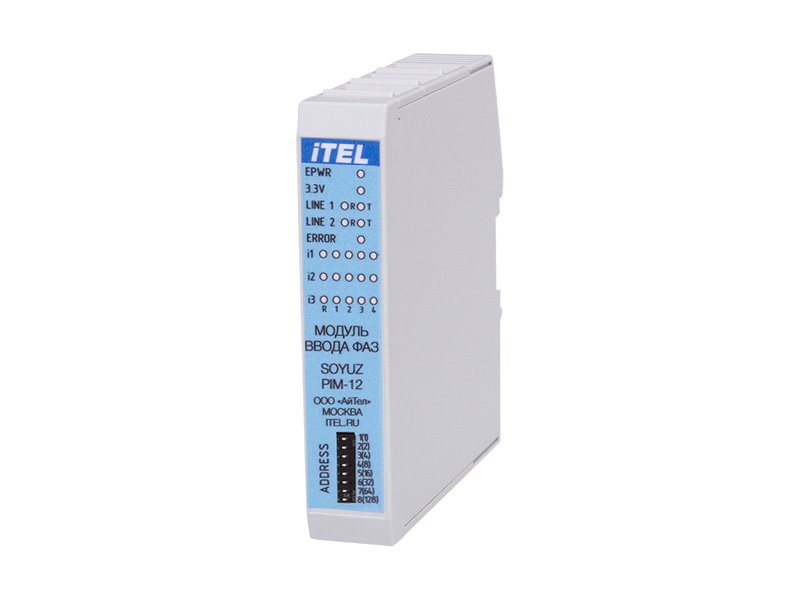

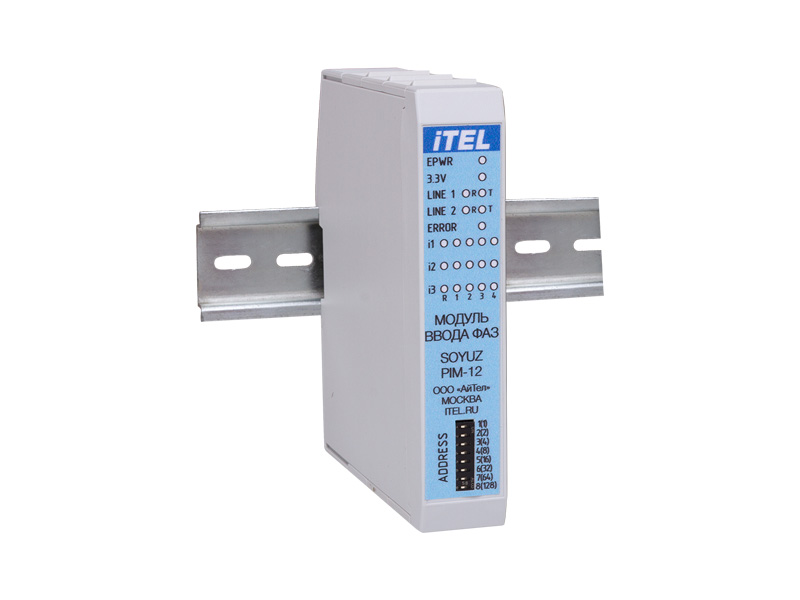

• Модуль ввода фаз SOYUZ «PIM-12»

    Основное назначение модуля ввода фаз «Союз PIM-12» —
    контроль, управление и передача информации об объекте на
    «верхний уровень», а также контроль ввода фаз, обработка
    сигналов с датчиков.


    Модуль ввода фаз «Союз PIM-12» выполнен в промышленном
    корпусе, позволяющем подключать модули расширения
    модельного ряда Союз.

    Модуль ввода фаз SOYUZ «PIM-12» представляет собой устройство, которое управляется микроконтроллером с функционалом общения по
    Modbus (является slave) и возможностью выставления адреса. Имеет в своем составе панель индикации для отображения состояния модуля. Имеет 16 контактов для сравнения напряжения (3 контакта на 3 фазы опорного напряжения и 3 группы по 4 контакта на сравниваемое напряжения), а также 4 входа для подключения шлейфов датчиков (пожарного, охранного и пожарного извещателя и двери).

    Наименование изделия
    Модуль ввода фаз SOYUZ «PIM-12»
    Диапазон напряжений питания, В
    от 20,4 до 26,4
    Потребляемая активная мощность, Вт, не более
    10
    Габаритные размеры, мм (высота × ширина × длина)
    122×115×25
    Масса, г, не более
    300
    Рабочие условия эксплуатации
    Т окр. среды: от −40°C до +70°C,
    Относительная влажность не более 80 %,
    атмосферное давление от 66,0 кПа до 106,7 кПа
    Средний срок службы, лет
    3
    Средняя наработка на отказ, ч
    50 000
    Интерфейсы связи
    RS-485
    Кол-во входов питания
    1
    Кол-во аналоговых входов
    8
    Кол-во дискретных входов
    12 транзисторных высоковольтных (контролируемых)
