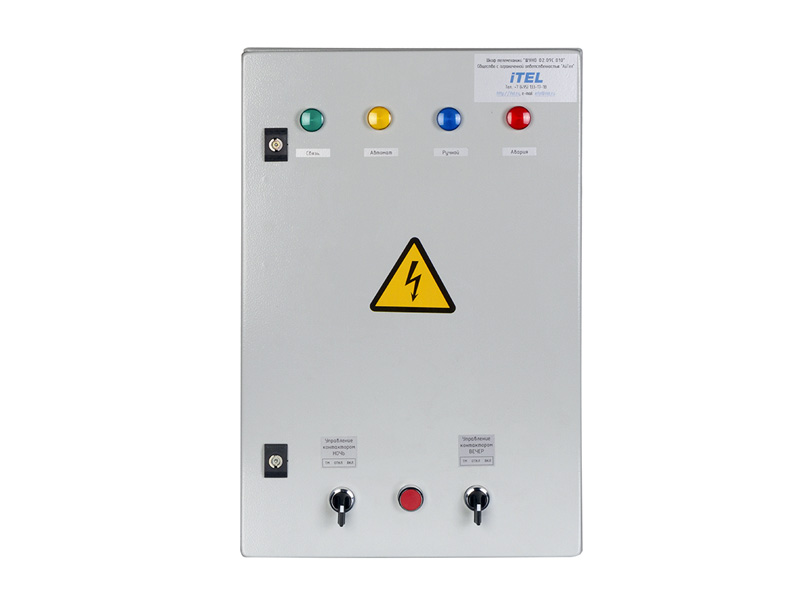

Шкаф управления наружным освещением ШУНО 02.09

⚠️ Модель снята с производства

Область применения

Автоматизация и электрооборудование, ЖКХ, малая энергетика

Характеристики

Артикул: 02.09C.XXX
Бренд: ITEL
Серия: СОЮЗ
Назначение: Питание и управление наружным освещением
Номинальное напряжение: 220 В, 50 Гц
Размеры 600×400×240 мм
Количество линий: до 12
Степень защиты (IP): IP55

Шкаф управления наружным освещением ШУНО — система предназначенная для сбора,обработки и передачи данных о работе и состоянии устройств телемеханики, эксплуатируемых на электрических подстанциях сетевых распределительных компаний, пунктах питания и управления наружным освещением, архитектурной подсветкой зданий и сооружений, освещением автомагистралей.

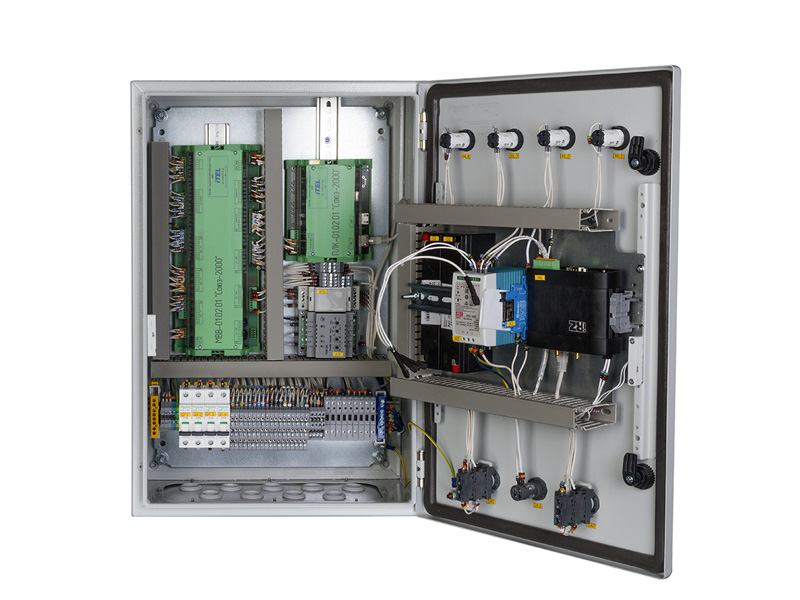

Состав шкафа ШУНО

  • контроллер «Союз-2000» с предустановленным ПО «Союз»;
  • модуль ввода-вывода «Союз-2000»;
  • роутер «IRZ RL 21»;
  • блок питания «DRC100В AC/DC» 220/24В;
  • датчики пожарной сигнализации;
  • датчики охранной сигнализации (сигнализации двери, датчик объема);
  • МОХА / Symanitron;
  • переходной модуль индикации (ПМИ-1);
  • SPE-1

Модификации и варианты исполнения

Модель Промышленный коммутатор GSM резервный канал GSM основной канал
ШУНО-02.09C.010 — + +
ШУНО-02.09C.021 MOXA + —
ШУНО-02.09C.022 Symanitron + —
Номинальное напряжение питания, В
220
Номинальная частота сети, Гц
50/60
Потребляемая активная мощность, Вт, не более
33
Габаритные размеры, мм:
— высота х ширина х глубина
600×400×240
Масса, кг, не более
16
Рабочие условия эксплуатации:
— диапазон температуры окружающего воздуха, °С
от -40 до +70
— относительная влажность воздуха, %, не более
80
— диапазон атмосферного давления, кПа
от 66,0 до 106,7
Средний срок службы, лет, не менее
15
Средняя наработка на отказ, ч, не менее
50 000
Максимальное количество ответвлений
12
Максимальное количество промежуточных реле
4
Поддерживаемые датчики:
— охранный извещатель
ИО 102-2
— охранный пожарный
ИП212–45 24В
— охранный объемный
Рапид-ЭК 24В
Работа роутера в сетях:
GSM, 2G, 3G, 4G
Время работы от резервного источника тока, ч, не менее
1
Класс защиты
IP55
