Система индивидуального управления наружного и промышленного освещения
Компания «АйТел» имеет многолетний опыт в разработке, проектировании и внедрении комплексов систем промышленной автоматизации и диспетчеризации.
Рост промышленных и городских объектов требует внедрения современных технологий управления освещением с повышенным уровнем контроля, энергоэффективности и надёжности эксплуатации.
Цели внедрения
- Сокращение расходов электроэнергии
- Улучшение экологической обстановки

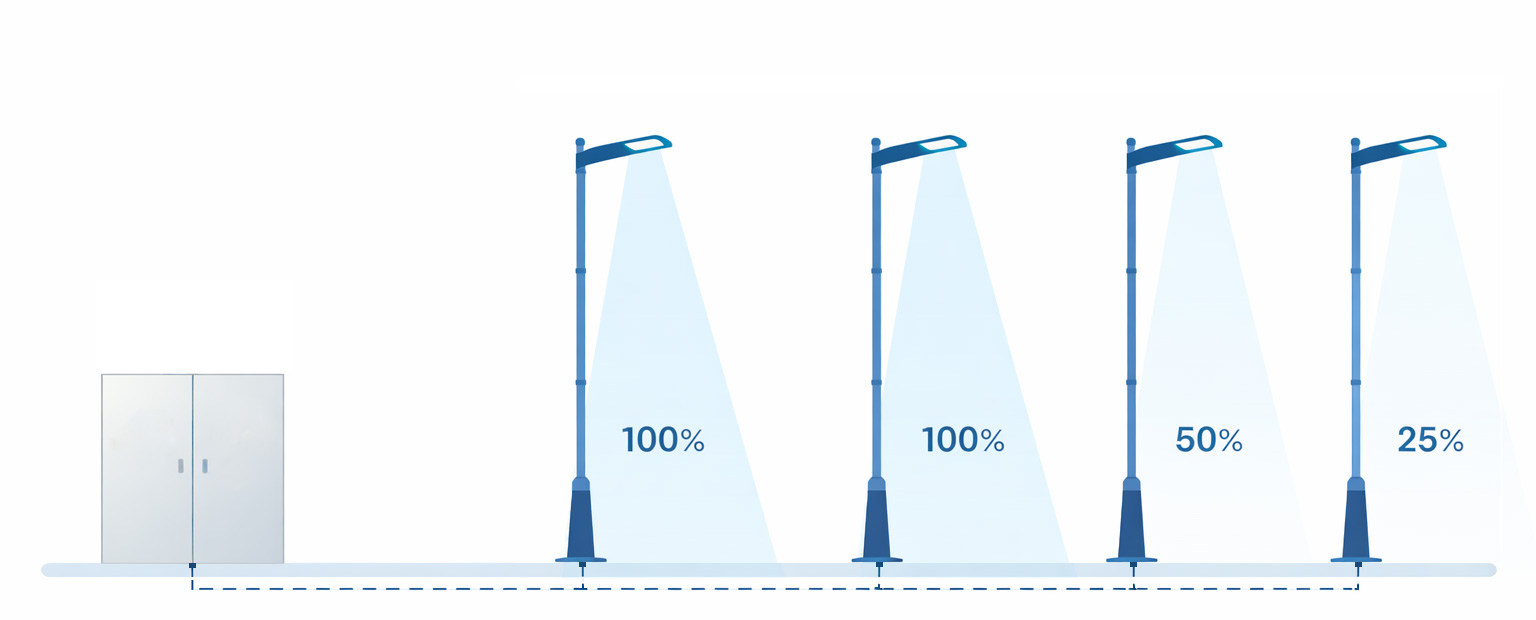

- Гибкое и адаптивное управление наружным и промышленным освещением

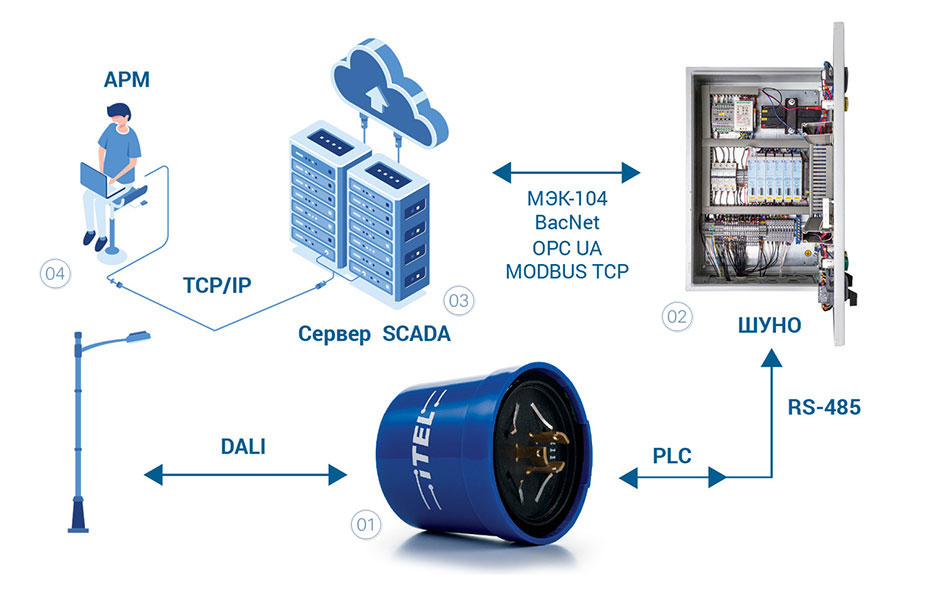

Состав программно-аппаратного комплекса
- PLC-модуль (Power Line Communication) — передача данных по линиям электропередачи без прокладки дополнительных управляющих линий
- PLP-модуль ICL25 — защита светодиодных светильников и электрооборудования от пусковых токов и перегрузок
- ПО «ИнкортисSCADA» — система мониторинга, диспетчеризации и управления

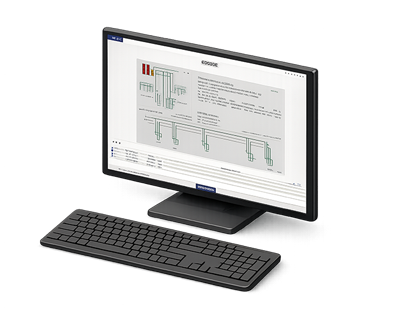

Программное обеспечение «ИнкортисSCADA»
ПО построено на внутренней технологии SMARTIFI и обеспечивает высокую адаптивность к требованиям систем наружного освещения и диспетчеризации.
Ключевые преимущества
- WEB-технологии — доступ с любого устройства и ОС
- Гибкая архитектура с распределением функций между узлами
- Графическое и текстовое представление данных
- Поддержка отчётов, архивирования и визуализации
- Бесплатная клиентская поддержка
Поддерживаемые ОС и среды
Windows · Linux · QNX · Android Возможность использования различных аппаратных платформ в рамках одного проекта

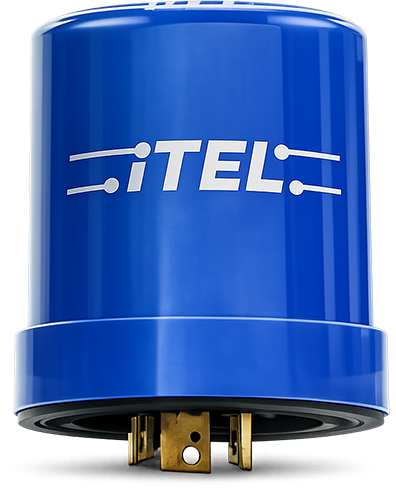

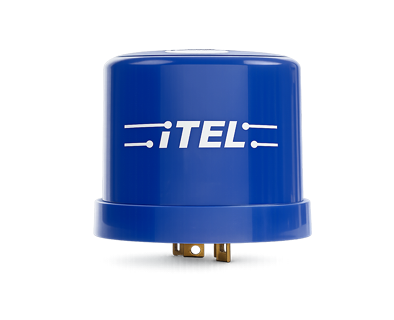

Устройство индивидуального управления освещением (PLCTM)
Устройство предназначено для коммутации питающего напряжения светильника, управления драйверами LED-светильников по интерфейсу DALI, а также передачи данных по ЛЭП с использованием PLC-технологии и протокола Y-NET.
Основные параметры
| Рабочее напряжение | 154…300 В (устойчивость до 400 В) |
|---|---|
| Интерфейсы | DALI, PLC |
| Частота сети | 50 Гц |
| Температура эксплуатации | от −40 до +70 °C |
| Класс защиты | IP65 |
| Средний срок службы | не менее 5 лет |
| Наработка на отказ | не менее 50 000 ч |
PLP-модуль — ограничитель стартового тока
Модуль предназначен для защиты светового оборудования и электросетей от пусковых токов и перегрузок. Поддерживает интеграцию по протоколу Modbus RTU.
| Номинальный ток | 1,5 А |
|---|---|
| Ограничение стартового тока | 2 А (60 мс) |
| Интерфейс | RS-485 |
| Класс защиты | IP20 |
| Монтаж | DIN-рейка TH35 |
Заключение
- Запатентованная технология SMARTIFI
- Поддержка современных протоколов DALI 2.0, Modbus RTU
- PLC как среда передачи данных без дополнительной инфраструктуры
- Масштабируемость и адаптация к любым ПЛК
- Встроенные механизмы защиты и дистанционного управления
